Thi công lắp đặt đường ống inox vi sinh – Hàn Orbital

1. Giới thiệu chung

Hệ thống đường ống inox vi sinh 316L là một phần quan trọng trong các nhà máy dược phẩm, thực phẩm và bệnh viện – nơi đòi hỏi tiêu chuẩn cao về vệ sinh, chống ăn mòn và đảm bảo an toàn trong quá trình truyền dẫn chất lỏng (nước tinh khiết, dung dịch, hơi sạch, v.v.). Vật liệu inox vi sinh 316L có khả năng chống ăn mòn vượt trội, phù hợp với môi trường có tính axit nhẹ, độ ẩm cao và yêu cầu vệ sinh nghiêm ngặt.

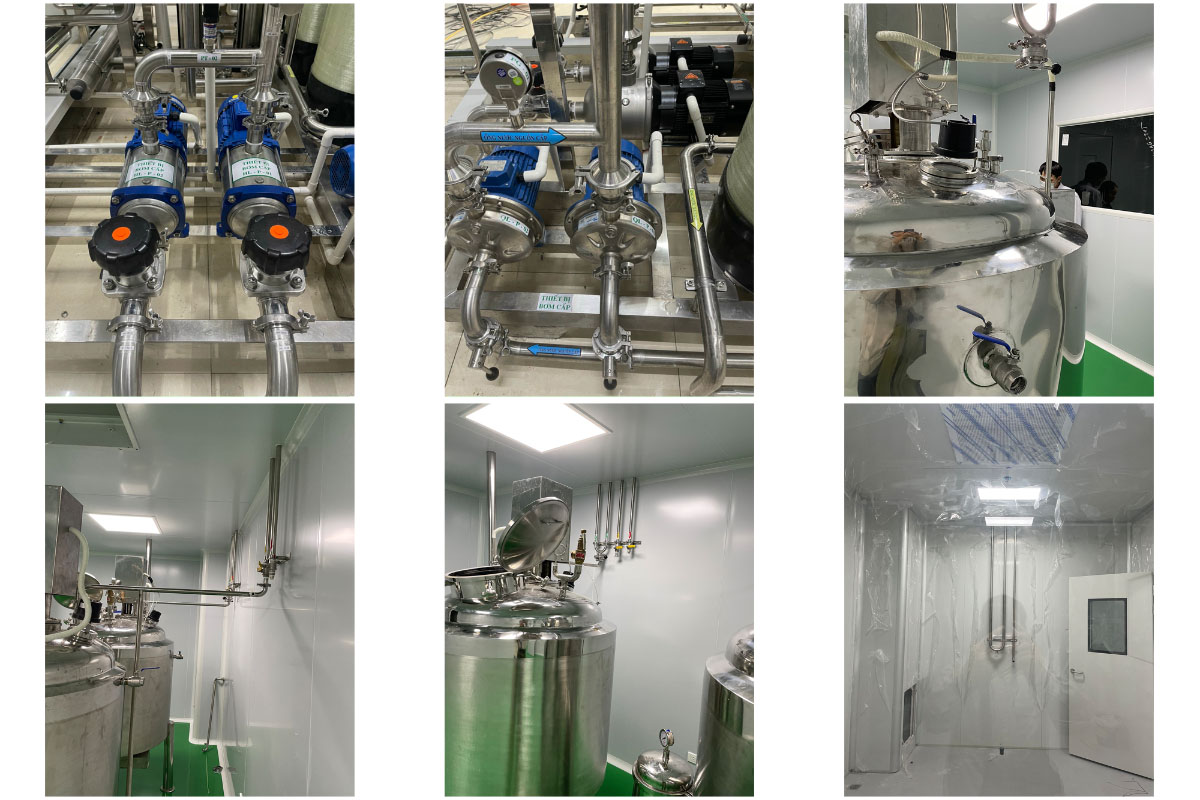

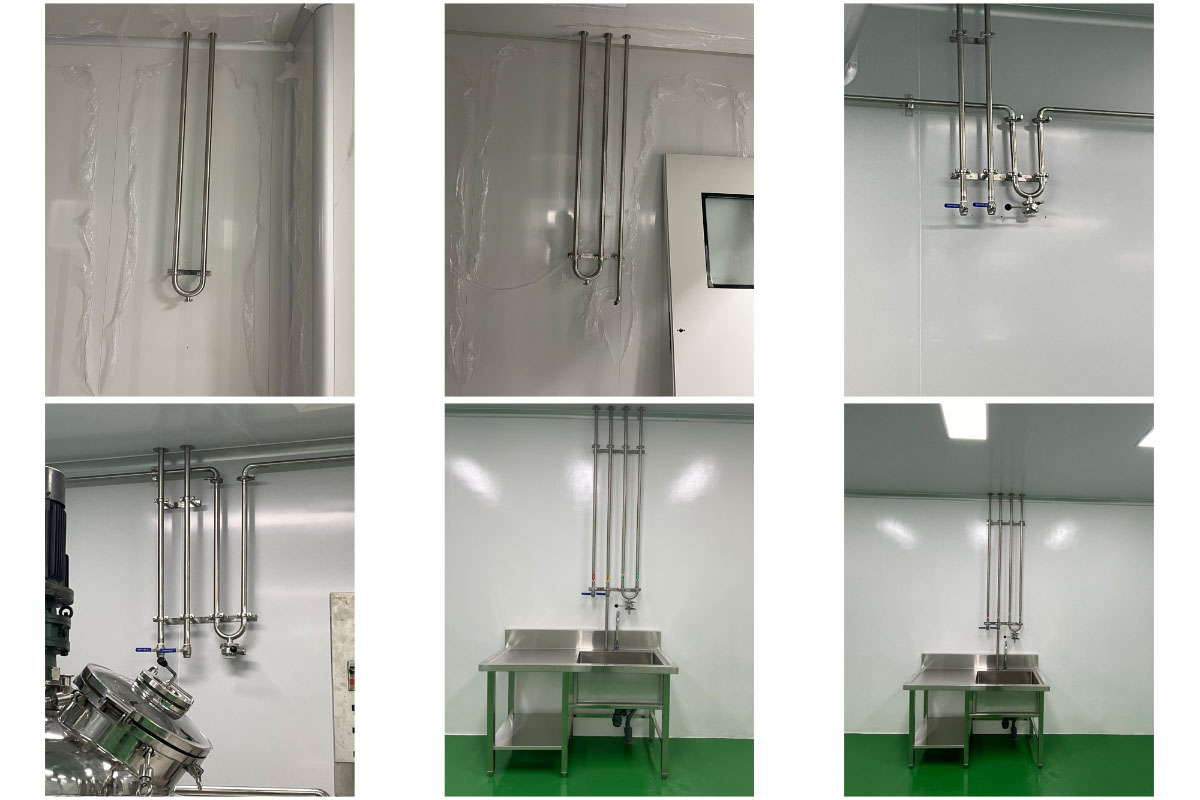

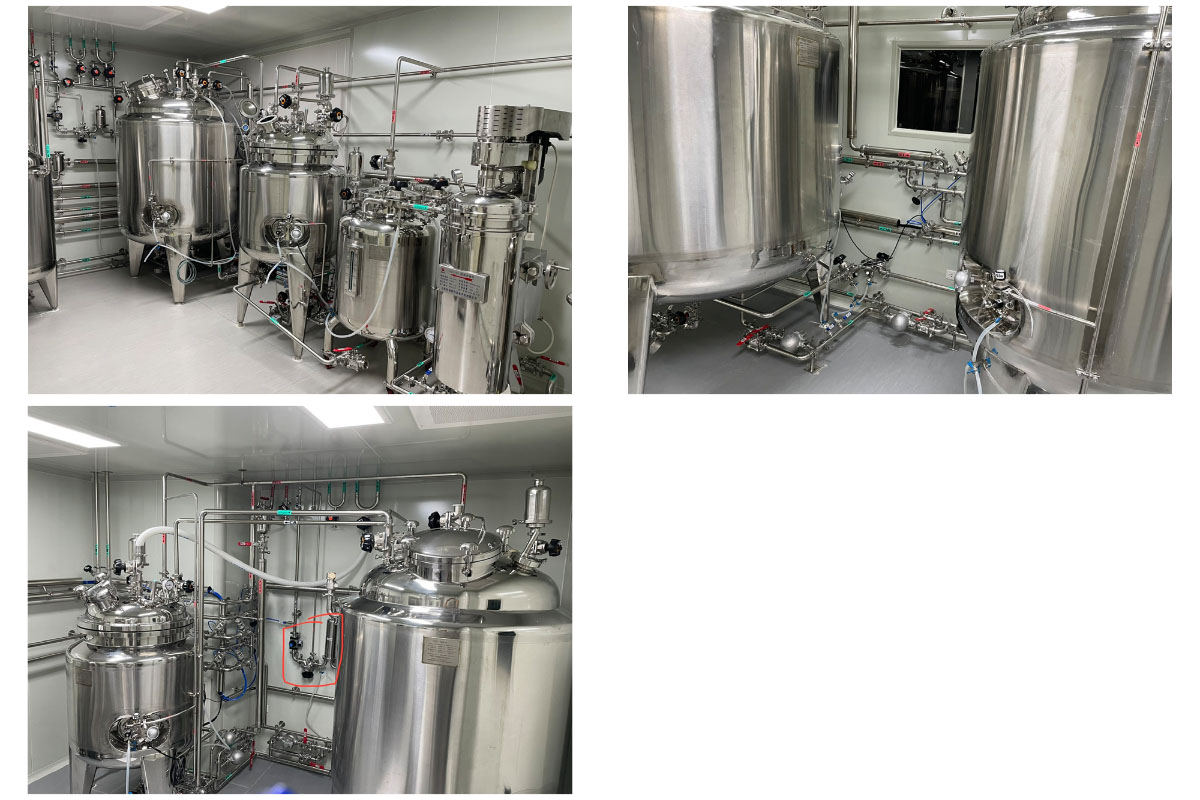

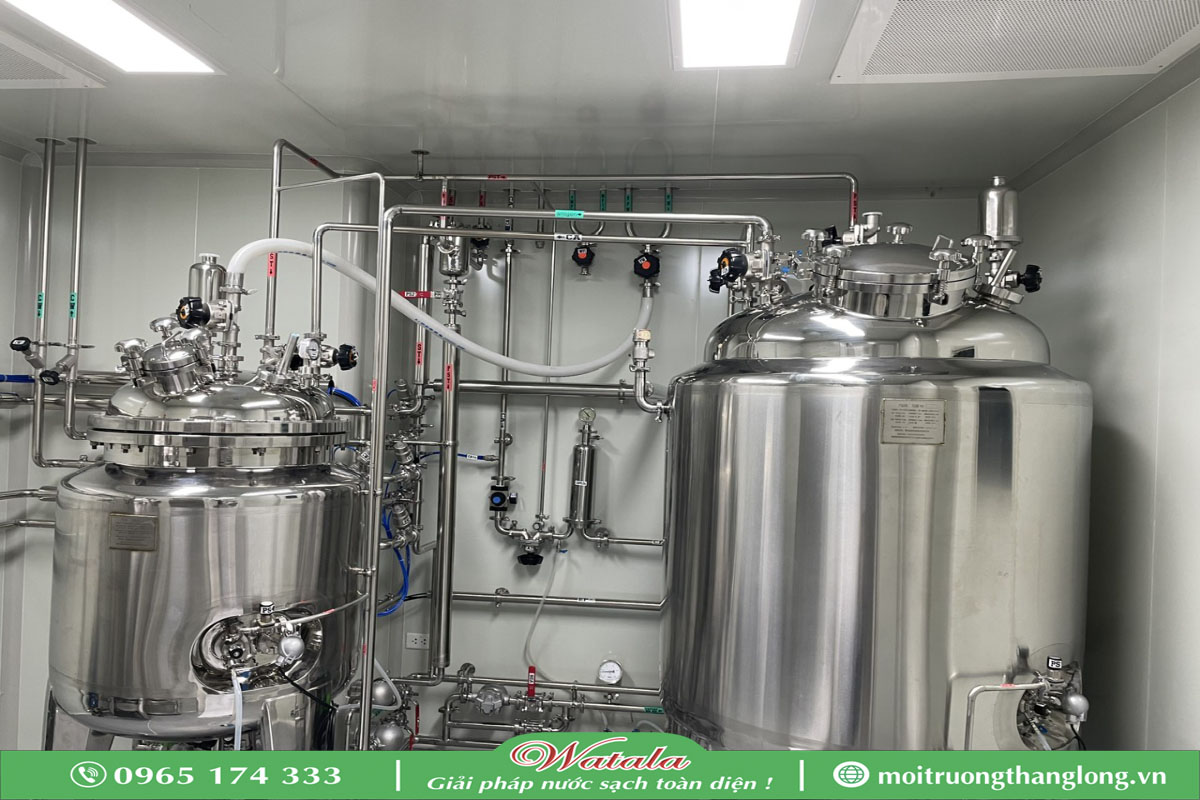

Thi công lắp đặt hàn đường ống inox vi sinh

2. Nội dung công việc thi công, lắp đặt

2.1. Khảo sát hiện trạng & thiết kế

• Khảo sát mặt bằng, không gian lắp đặt.
• Lập bản vẽ thiết kế sơ bộ và chi tiết hệ thống đường ống.
• Xác định vị trí các thiết bị chính, tủ điều khiển, bồn chứa, van, đồng hồ đo, v.v.
• Đưa ra giải pháp tối ưu cho việc bố trí hệ thống đảm bảo vận hành hiệu quả, dễ bảo trì và tuân thủ GMP/EU-GMP/ISO/FDA.

2.2. Gia công, chuẩn bị vật tư

• Gia công ống inox vi sinh 316L (theo tiêu chuẩn ASTM A270) tại xưởng hoặc tại công trình.
• Cung cấp đầy đủ vật tư: ống, co, tê, clamp, van vi sinh, phụ kiện nối (Tri-Clamp), bộ gia nhiệt (nếu có), giá đỡ ống, v.v.
• Đảm bảo vật tư có chứng chỉ CO, CQ, Mill Test Certificate (MTC).

2.3. Lắp đặt hệ thống

• Thi công lắp đặt ống theo bản vẽ thiết kế, đúng kỹ thuật, đúng chiều dòng chảy.
• Hàn Orbital (tự động) hoặc TIG (thủ công) bằng khí Argon – đảm bảo vệ sinh, tránh oxy hóa mối hàn.
• Làm sạch bề mặt mối hàn sau thi công bằng phương pháp passivation (thụ động hóa) hoặc electropolishing (đánh bóng điện hóa) nếu yêu cầu.
• Gắn và hiệu chỉnh các phụ kiện: van vi sinh, cảm biến áp suất, nhiệt độ, lưu lượng, lọc vi sinh…

2.4. Kiểm tra, nghiệm thu

• Kiểm tra áp lực hệ thống (test áp lực khí hoặc nước theo tiêu chuẩn).
• Kiểm tra độ kín, rò rỉ, vệ sinh mối hàn (bằng nội soi hoặc dung dịch kiểm tra).
• Đo độ nhám bên trong ống nếu yêu cầu (đảm bảo Ra < 0.8 µm hoặc theo tiêu chuẩn).
• Lập biên bản nghiệm thu từng phần và tổng thể.

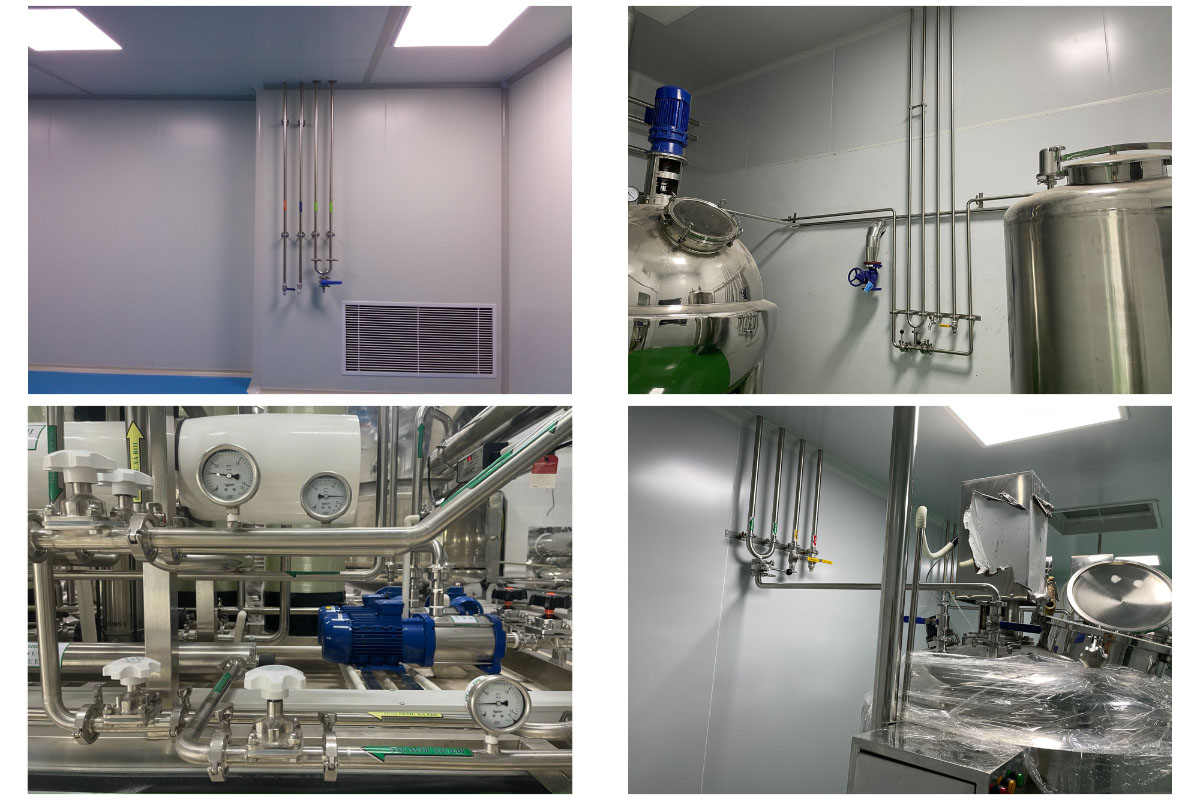

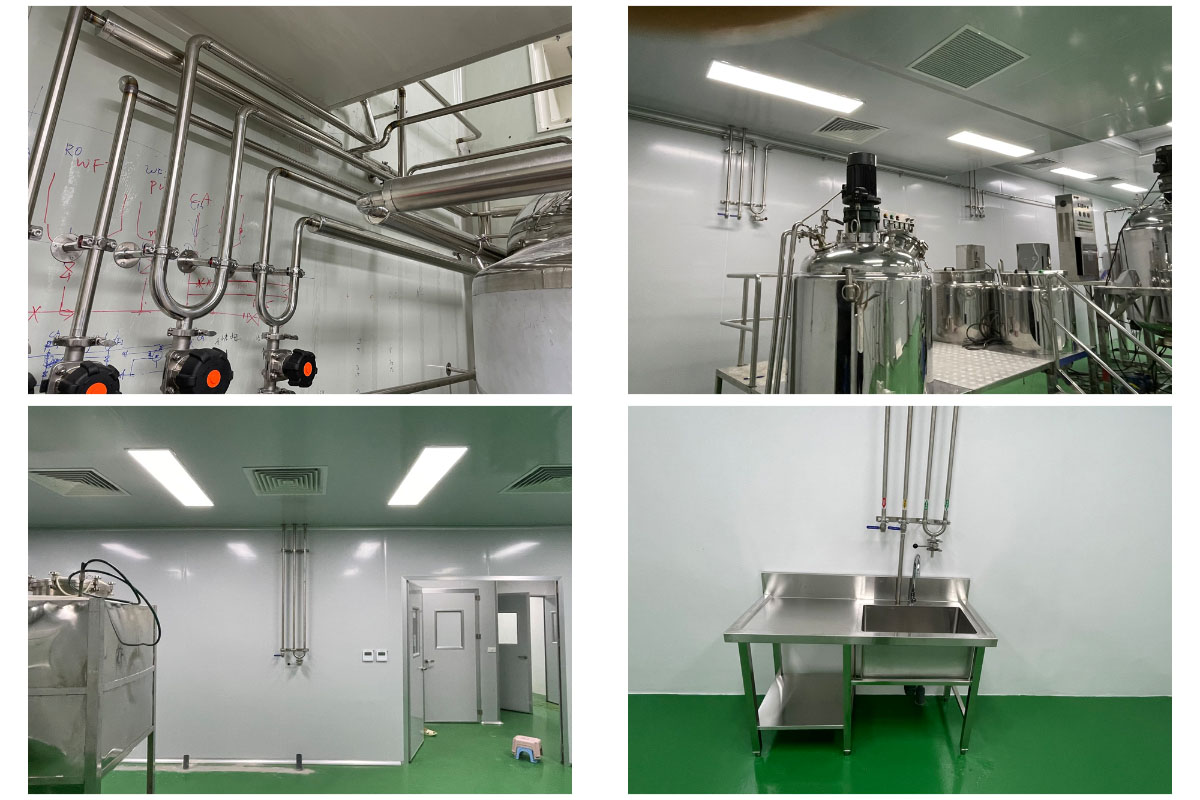

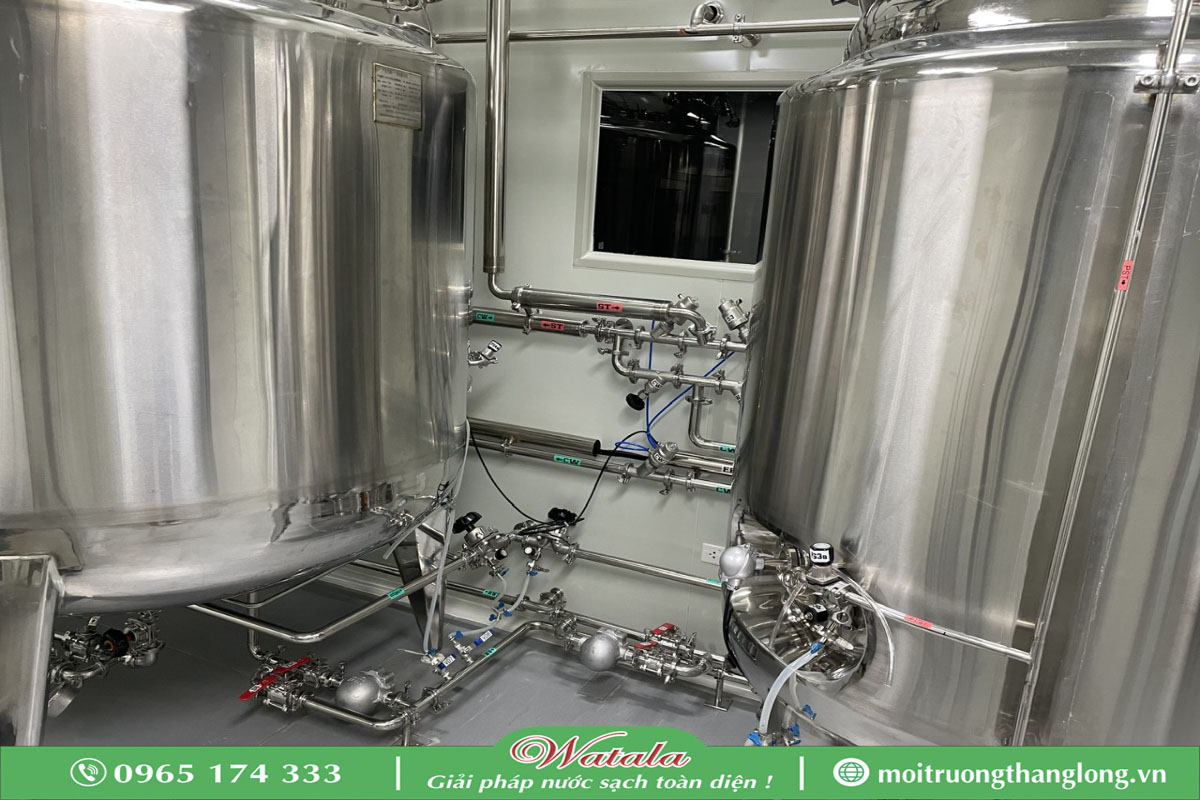

Hàn ống inox bằng máy hàn tự động Orbital

3. Tiêu chuẩn áp dụng

• Tiêu chuẩn vật liệu: ASTM A270, ASME BPE, DIN 11850
• Kỹ thuật hàn: ASME Section IX
• Vệ sinh: tiêu chuẩn GMP, FDA, ISO 14644 (Cleanroom)
• Vận hành hệ thống: tuân thủ tiêu chuẩn GAMP5 (nếu có)

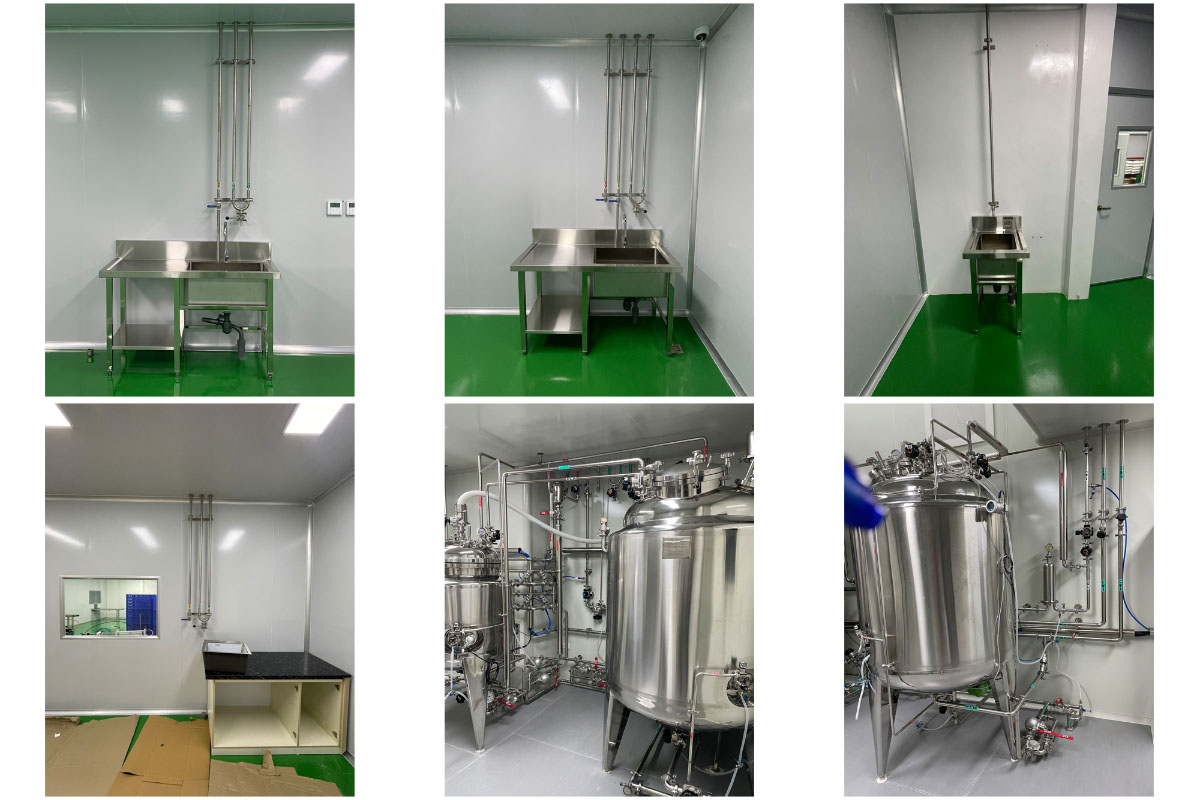

4. Ứng dụng thực tế

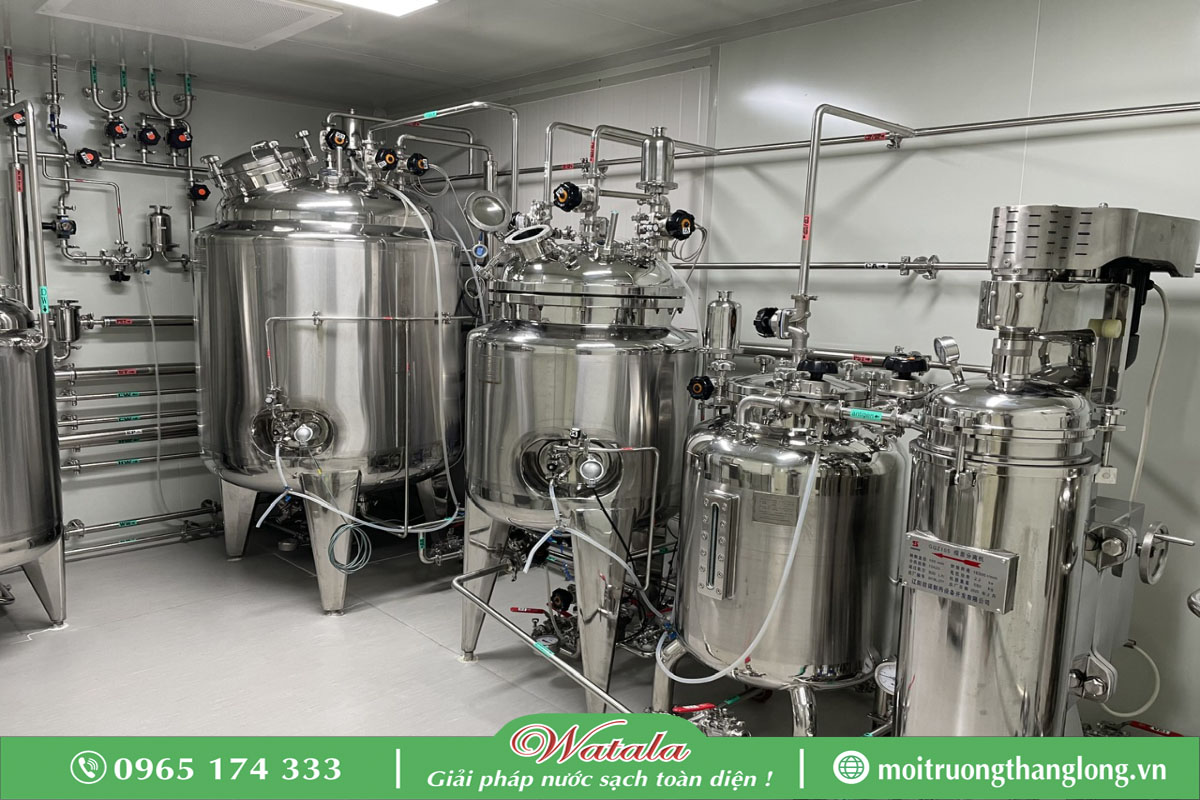

• Nhà máy dược phẩm: đường ống dẫn nước WFI (Water for Injection), nước RO, nước tinh khiết, hơi sạch.
• Bệnh viện: hệ thống dẫn hơi tiệt trùng, nước sạch cho thiết bị y tế.
• Nhà máy thực phẩm – đồ uống: hệ thống CIP, nước nóng, nước lạnh, dẫn nguyên liệu lỏng (sữa, nước ép, v.v.)

5. Kết luận
